水電磁流量計接線與接地圖
發布時間：2021-08-23 02:16:46??點擊次數：2205次
水電磁流量計信號是以被測導電液體為基準電位的，整個測量管道內的導電液體看成電阻為零的導體，兩個電*對導電液體形成差分狀態的信號電壓，因此，如果信號接液點不可靠，則造成基準不穩定，測量將不穩定。
金屬管道往往與大地相同。有時候工業電網的地電流，如果三相不平衡電流，會流過管道。如果管道與流量計之間不是相通的，地電流、三相不平衡電流可能在流量計上產生大的電壓降，造成對流量計信號的干擾。因此，需要將流量計前后的金屬管道與流量計用金屬導線連接到一起，并接到大地。
對于大口徑管道，有可能試管線的長度不是充分長。作為基準電位的導電液體的體電阻不能看作零，而且這些大口徑金屬管道內壁往往腐蝕嚴重，依靠金屬管道接液是不可靠的。所以，將金屬管道接地，會起到穩定基準的作用。
3.5 數字通訊接口及接線
RS-232C 接口：按 IEEE RS-232C 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口?？芍С?MODBUS 協議 RTU 格式。
RS-485 接口：按 IEEE RS-485 接口標準設計，標配為非電氣隔離方式，可選光電隔離型接口?？芍С?MODBUS 協議 RTU 格式和 PROFIBUS-DP 通訊方式。

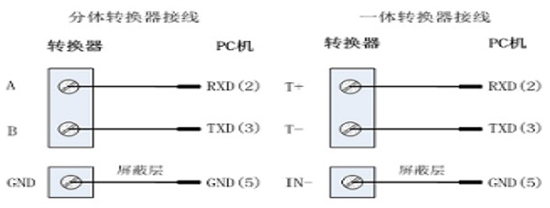

1 RS232 接線，如下圖所示：
2 RS485 接線
2.1 非電氣隔離方式接線

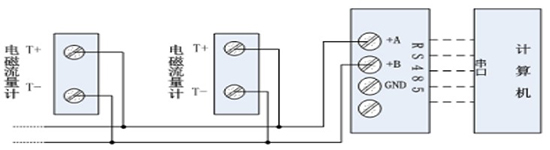

一體轉換器接線（非電氣隔離方式）

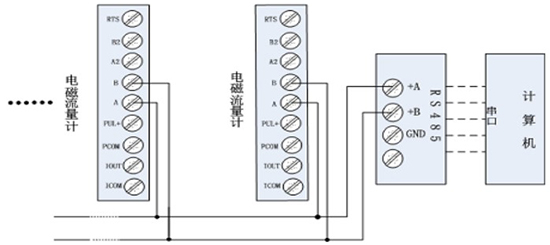

分體轉換器接線（非電氣隔離方式）
2.2 帶光電隔離方式接線（包括 MODBUS 和 PROFIBUS-DP 通訊）

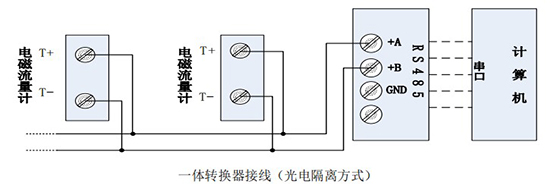

一體轉換器接線（光電隔離方式）

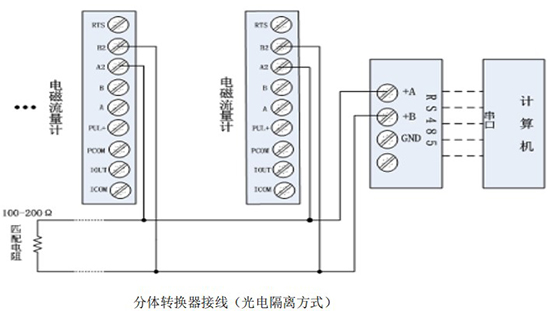

分體轉換器接線（光電隔離方式）
3 HART 通訊手操器與電磁流量計的連接

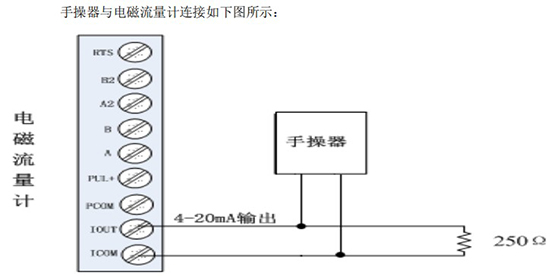

手操器與電磁流量計連接如下圖所示：
說明：
1）手操器并聯在電磁流量計電流輸出的負載兩端沒有*性；
2）回路中的電阻應大于 200Ω ，小于 500Ω ；
3）手操器不能串入電流回路。
注意：電磁流量計用手操器設置參數，通訊地址為非 0 值，波特率為 14400。若儀表通訊方式、地址及波特率設置不正確，手操器將不能設置參數！

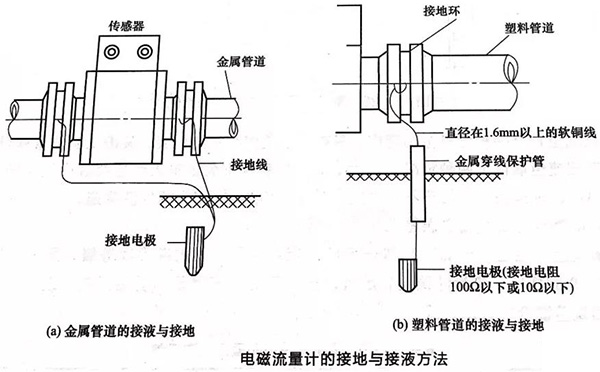

如下圖所示，電磁流量計的接地與接液方法如下：
.png)
