一、引言
對于流量的計量是工農業生產中一項重要的計量指標，也是計量科學的重要組成部份之一，流量計生產與應用的產業規模與產生的經濟與社會效益，不僅直接推動了國民經濟的發展，更為其他相關產業的發展提供了強力的支持。流量計與液位計等幾種工業計量儀表類似，就是不能夠直接拿來就用，它需要一系列的工況條件的支持，對于較為理想的工況條件的創造與追求，是流量計能否正常穩定工作的前提條件。用戶在應用流量計過程中，必須要從實際情況出發，綜合性地考慮測量的安全性，可靠性、準確性和經濟性等指標，在此基礎之上選擇一個*佳的組合點，方能實現較好的流量測量，得出生產與經營所需的測量數據?！　?br/>本文作者在流量行業從業十多年，對于污水流量計的選型與使用有多年的經驗積累，為幫助各位在污水流量計選型與使用中的困惑，特撰此文對于污水處理場合的實際特點,在綜合考慮了污水流量測量安全性、準確性和經濟性等指標后,為污水處理單位選定了兩種電鍍酸洗流量計,并對其性能進行了綜合性比較。

二、針對污水處理單位的實際工況特點選擇電鍍酸洗流量計
污水問題已經成為國內工業生產領域一項*為重要的工作，**層面已經對于環保企業的達標排放有了細化的硬性要求，也將這一政策納入對于各個地方政府考核的目標之一，對于有污染物排放的企業來說，需要在軟件及硬件方面積*進行應對與整改。對于污水處理單位來說，接收從污染源排出的污染物總量或濃度較高、達不到排放標準要求或不適應環境容量要求的污（廢）水,并對其進行人工強化處理的環節，**需要流量信息,以確定系統的運行狀態,以及污水信息上傳。為了達到綜合效益的*大化,應從安全性、準確性和經濟性等指標,對污水處理廠污水流量計選型,進行逐一考查。
2.1安全性
污水處理廠需要安裝流量計的場合,一般不會設有復雜密集的機械裝置、電氣裝置,所以不會發生機械強度或電氣回路故障而引起事故。污水處理單位在運行中會產生大量氣體,如甲烷、CO、硫化氫等。其中有些氣體當達到一定濃度時,是存在安全隱患的,所以在選擇流量計時,流量計的防爆性應加以考慮。
2.2準確性
為了達到對污水測量的準確性,應全面分析設置在污水處理單位的流量計的工作對象及其特點,從中找到選擇流量計的依據,以及使用時的注意事項。
2.2.1被測量的介質
污水處理單位的被處理介質是污水,但是污水的來源不盡相同,各來源污水的各個指標參數也有所差別,因此*先應考慮污水的來源。
（1）生活污水是人們?cè)谌粘Ｉ钪惺褂眠^的,并被生活廢料所污染的水。其水質、水量隨季節而變化,一般夏季用水相對較多,濃度低；冬季相應量少,濃度高。生活污水一般不含有毒物質,主要污染物有有機物、無機鹽類等,且多懸浮物。
（2）工業廢水是在工礦生產活動中產生的廢水,工業廢水可分為生產污水與生產廢水。生產污水是在生產過程中形成、并被生產原料、半成品或成品等原料所污染,也包括熱污染（指生產過程中產生的、水溫超過60℃）的水；生產廢水是在生產過程中形成,但未直接參與生產工藝、未被生產原料、半成品或成品等原料所污染或只是溫度少有上升的水。生產污水需要進行凈化處理；生產廢水不需要凈化處理或僅需做簡單的處理,如冷卻處理。生產污水,它與生產行業有關系,不同的生產行業,或是同一行業不同的生產工藝其污染物也是有很大別的。生產污水中主要污染物不外乎：有機需氧物質、化學毒物、無機固體懸浮物、重金屬、酸、堿、植物營養物質、病原體等。
（3）被污染的雨水主要是指初期雨水。由于初期雨水沖刷了地表的各種污染物,污染程度很高,故宜作凈化處理。
由此可見,對于污水處理單位而言,被測量的介質是混合介質,含有一定的懸浮物質等污物,因其含有大量物質,往往具有一定的酸堿性、腐蝕性、導電性。由于污水中懸浮物質且具有一定的腐蝕性,對于如渦輪式流量計、容積式流量計、差壓式流量計、轉子（浮子）流量計等接觸式的流量計,如果進行長時間的測量,污水中污物可能將流量計堵塞,腐蝕流量計的工作元件,使流量計不能正常工作。所以在測量污水流量時,*好應選用非接觸式的流量計,以免被污水侵蝕無法長時間正常工作。
2.2.2被測量介質的溫度
污水處理單位通常是在常溫常壓運行,因此可認為被測介質的溫度為常溫,所以在進行流量計的選擇時,無需過多考慮。
2.2.3被測量介質的壓力
污水處理單位通常是在常溫常壓運行,因此可認為被測介質的溫度為常壓,所以在進行流量計的選擇時,無需過多考慮。
2.2.4被測量介質的流量
對于不同的污水處理單位,其處理能力有所不同,其管道直徑大小也不同,需要根據具體的污水處理單位進行實際的分析。當管道的直徑較小時,多數的流量計是能勝任的。由于有些流量計,如差壓流量計,安裝時要求安裝點前后應有數倍管道直徑的直管段長度,但當管徑較大時,這點是很難做到的。在測量大口徑管道流量時,電鍍酸洗流量計、超聲波流量計和插入式流量計具有較大的優勢。但是結合上述對污水本身含有懸浮物且具有一定腐蝕性的特點的分析,插入式流量計在污水處理單位這樣的工況場合,一般應用較少,不予考慮。
2.3經濟性
在測量精度方面,電鍍酸洗流量計要比超聲波流量計要高,但是兩者的價格都會隨著管徑的增大而增大。超聲波流量計的測量精度會隨著管徑的增大,變得精確。在實際應用時,應在充分考慮實際要求精度、管徑等因素,作出決定。
根據以上的分析,電鍍酸洗流量計其測量的精度較高,而超聲波流量計的測量精度會隨著管徑的增大,變得精確。考慮到一般性,較好地面向不同的污水處理單位,故本文給出了電鍍酸洗流量計與超聲波流量計,作為污水處理單位流量計選型的備選方案。針對具體污水處理單位,應根據實際工況,如管徑的大小、要求的測量精度等,靈活的選擇電鍍酸洗流量計與超聲波流量計,以達到較好的效果。

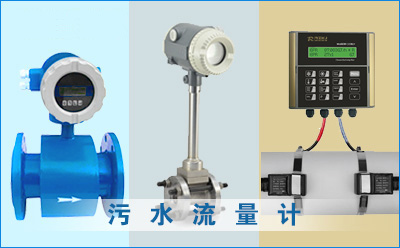

三、電鍍酸洗流量計與超聲波流量計
3.1電鍍酸洗流量計
電鍍酸洗流量計的測量是基于法拉*電磁感應定律,導電介質在電磁場中作切割磁力線運動時,導體會產生電動勢為Ed,而該電動勢Ed與被測介質流量（流速）成正比。正因?yàn)殡妱?dòng)勢只與介質的流速有關,所以電鍍酸洗流量計一般不受溫度、壓力、粘度、密度等其他外界因素的干擾。另外,流量元件檢測出的*初信號,是一個與流體平均流速成精確線性變化的電壓,它與流體的其他性質無關,具有很大的優越性。
根據污水具有流量變化大、含雜質、腐蝕性小、有一定的導電能力等特性,測量污水的流量,電鍍酸洗流量計是一個很好的選擇。它結構緊湊、體積小,安裝、操作、維護方便。近幾年電鍍酸洗流量計測量系統在逐步智能化,儀表整體密封加強,能夠保證在較惡劣的環境下正常工作。鑒于污水具有一定的腐蝕性,在安裝電鍍酸洗流量計時可選用氯丁橡膠襯里,含鉬不銹鋼（OCrI8Ni12Mo2Ti）電*,這樣就可滿足污水流量測量的要求。
3.2超聲波流量計
目前超聲波流量計大致分為兩種：一種為多普勒超聲波流量計,一種是時差式超聲波流量計。多普勒流量計是利用相位差法測量流速從而測得流量的方法,即當某一已知頻率的聲波在水中運動時,由于液體本身有一種運動速度,導致超聲波在兩接收器之間的頻率或相位發生相對變化,通過測量這一相對變化就可獲得液體速度,從而測得流量；時差型流量計是利用時間差法測量流速,即某一速度的聲波由于流體而使得其在兩接收器之間傳播速度發生變化,通過測量這一相對變化就可獲得流體流速。在實際應用中我們多采用的是時差型流量計。
它適用于能傳播超聲波的均勻液體和流速較高的氣體。介質溫度范圍-10～100℃,介質壓力不受限制。具有量程比寬,不受流體的黏度、密度的影響、能測強腐蝕介質等特點。超聲波流量計真正的優勢是用于測量大口徑管道流量,如污水處理廠這種用水量大、管徑大的用戶。
四、流量計選型案例分析
4.1針對某污水處理廠電鍍酸洗流量計選型
該污水處理廠是杭州市*大的污水處理廠,其污水來源主要是來自杭州市三污干管、市經濟技術開發區及余杭區的工業及生活污水,其處理的污水來源廣泛,既包括有工業場合的生產廢水,又有市民產生的生活污水,具有代表性。污水中含有一定的懸浮物質等污物,具有一定的酸堿性、腐蝕性、導電性。
該處理廠滿負荷運轉每天能處理60萬t污水,相當于杭州目前40%左右的排污量?？梢娫撎幚韽S的污水處理能力較強,所以這也決定了在污水處理流程中輸送污水的管道的直徑也是較大的。經過實際的考查,了解到在提升泵前的管道直徑分別為1 800～2 200mm。
根據該處理廠的實際特點,在進行流量計的選型時,主要的參考依據是該處理廠的管道直徑、提升泵前后的直管長度以及流體介質。污水處理廠管道內介質具有導電性,且包含懸浮顆粒,因此從原理上電鍍酸洗流量計和超聲波（多普勒）流量計都可以應用。
雖然在測量精度方面,電鍍酸洗流量計要比超聲波流量計高,但是其價格隨著管道直徑的增大趨勢快于超聲波流量計,在測量大直徑的管道流量時,其經濟性較差。針對該處理廠管徑較大的情況,電鍍酸洗流量計和超聲波（多普勒）流量計都可作為備選方案。若流量計安裝位置前后能有5～8m（*少3～5m）的直管段,則可以考慮用電鍍酸洗流量計；若無法保證足夠的直管段、或管道施工不便,則考慮用超聲波（多普勒）流量計。
4.2針對某乳業公司的電鍍酸洗流量計選型
該乳業公司其產生的污水主要是乳品廢水,其具有有機物濃度高,油脂含量高,營養物質濃度高的特點,易腐敗,經過24h浮渣就會變黑且產生臭味。其排放污水中有機質的含量較高,但是根據其提供的污水處理廠流程圖,可知其污水中也包含一定的生活污水、污物,具有一定導電性。
根據其提供資料,可知其潛水泵泵后的管徑為80mm,管徑較小。根據該乳業公司提供的：該乳業公司2011年4～6月數據報表中的流量數據,可知在這段時間內的平均流量較小,但由于為間斷性排水,因此數據無法反映出管道的平均瞬時流量和*大瞬時流量。根據一般經驗,潛水泵出口管流速一般不大于3m/s；或者可以根據潛水泵的名*數據估算出口流量,并據此選擇流量計量程。
針對該乳業公司實際工況,選擇超聲波流量計的成本過于高昂；選擇電鍍酸洗流量計是比較合適的。由于其管徑較小,使用電鍍酸洗流量計的成本不會很高,而且使用電鍍酸洗流量計,可以達到較為準確的測量結果。
五、結語
綜上所述，流量計造型的原則需要綜合考慮污水處理單位的現實工況條件，在此基礎上，提出利用電磁流量和超聲波流量計來進行污水管道式測量的兩種較理想的選型方案。兩種儀表在使用與選擇上也有一點的差異性，超聲波流量計在測量大口徑的管道方面有著較強的優勢，性價比也較高，用于單位內部對于整個生產過程的管控有著不可多得的優點。電鍍酸洗流量計則推薦運用于結算計量環節使用，因?yàn)槠渚容^高。為了達到對污水處理廠流量更好地實時監控效果,出具更具權威性的測量結果，應用綜合考慮,不同污水處理單位的實際情況,具體問題具體分析,以便選出具體場合下的*優的污水處理單位污水管道式流量測量裝置。
