衛生型雷達液位計產品概述

RD系列傳感器是26G高頻雷達式物位測量儀表，測量*大距離可達70米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于反應釜、固體料倉等一些復雜的測量條件。

衛生型雷達液位計原理

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因?yàn)槲⒉▊鞑ニ俣?快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證*高料位不能進入測量盲區（圖中D所示區域）。

衛生型雷達液位計特點

1.天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。

2.幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。

3.嚴重粉塵環境對高頻物位計工作影響不大。

4.波長更短，對在傾斜的固體表面有更好的反射。

5.波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。

6.測量盲區更小，對于小罐測量也會取得良好的效果。

7.高信噪比，即使在波動的情況下也能獲得更優的性能。

8.高頻率，是測量固體和低介電常數介質的*佳選擇。

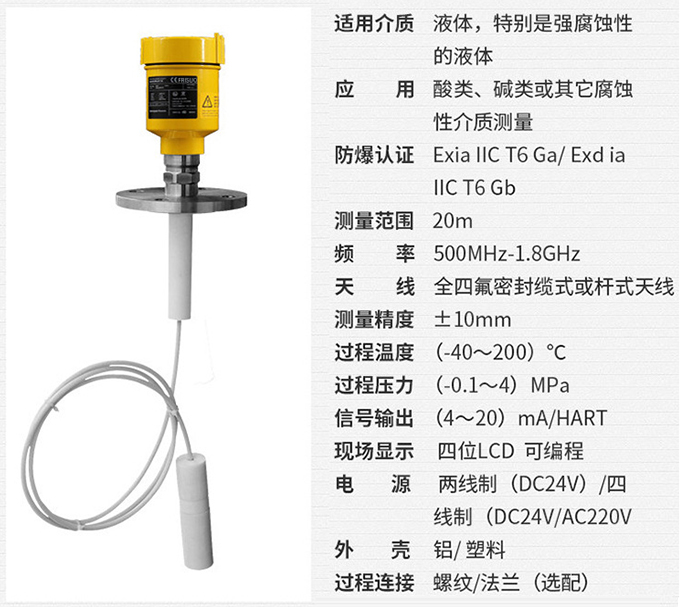

衛生型雷達液位計技術參數

衛生型雷達液位計儀表介紹

衛生型雷達液位計安裝要求

安裝指導

安裝在直徑的1/4處或1/6處。

注：距離罐壁*小距離應為罐高的1/10。

注：①基準面     ②容器中央或?qū)ΨQ軸

錐形罐頂部平面，可裝在罐頂正中間，可保證測量到錐形底部。

有料堆時天線要垂直對準料面。若料面不平，堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面 。

（由于傾斜的固體表面會造成回波衰減，甚至丟失信號的問題）

典型的錯誤安裝：

錐形罐不能安裝在入料口的上方。

同時注意：室外安裝時應采取遮陽、防雨措施。

①正確    ②錯誤

儀表不能安裝在拱形或圓形罐頂中間。除了會產生間接回波還會受到多次回波的影響。多次回波可能比真正回波的信號閥值還大，因?yàn)橥ㄟ^頂部可集中多個回波。所以不能安裝在中心位置。

①正確   ②錯誤

當罐中有障礙物影響測量時，要加裝反射板才能正常測量。

①正確   ②錯誤

接管高度要求： 必須保證天線伸入到罐里至少10mm的距離。

衛生型雷達液位計電氣連接

供電電壓

(4～20) mA/HART（兩線制）供電電源和輸出電流信號共用一根兩芯屏蔽電纜線。具體供電電壓范圍參見技術數據。對于本安型須在供電電源與儀表之間加一個安全柵。

(4～20) mA/HART（四線制）供電電源和電流信號分開，各自分別使用一根電纜線。具體供電電壓范圍參見技術數據。

RS485/Modbus   供電電源和Modbus信號線分開各自分別使用一根屏蔽電纜線，具體供電電壓范圍參見技術數據。

衛生型雷達液位計連接方式

24V兩線制接線圖如下：

220V四線制接線如下圖：

24V RS485/Modbus接線圖如下：

衛生型雷達液位計防護等級

本儀表完全滿足防護等級IP66/67的要求，請確保電纜密封頭的防水性。如下圖：

如何確保安裝滿足IP67的要求：

請確保密封頭未受損。

請確保電纜未受損。

請確保所使用的電纜符合電氣連接規范的要求。

在進入電氣接口前，將電纜向下彎曲，以確保水不會流入殼體，見①

請擰緊電纜密封頭，見②

請將未使用的電氣接口用盲堵堵緊，見③

衛生型雷達液位計結構尺寸（單位：mm）

表殼

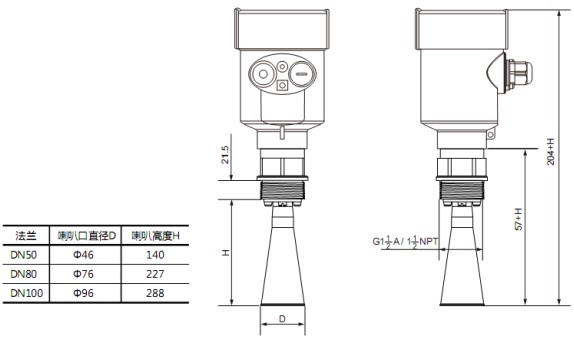

外觀尺寸

RD704

RD705

RD706

RD707

RD708

RD709

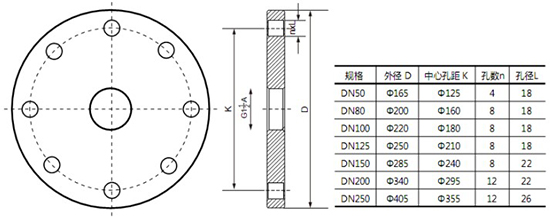

法蘭選型
